03. ERD(Entity Relationship Diagram) 프로그램

ERD(Entity Relationship Diagram) 프로그램

DB의 구조를 한눈에 볼 수 있도록 만든 프로그램

ERD 프로그램은 데이터베이스의 구조를 시각적으로 표현하는 도구입니다. 이러한 프로그램들은 데이터베이스의 테이블, 열, 관계 등을 그래픽으로 나타내어 복잡한 데이터 구조를 쉽게 이해하고 설계할 수 있게 도와줍니다. 대표적인 ERD 프로그램으로는 다음과 같은 것들이 있습니다:

Aquery: 웹 기반의 ERD프로그램으로 테이블 제한이 있지만 사용 방법이 쉽고 UI가 간편하다는 장점이 있습니다.

MySQL Workbench: MySQL 데이터베이스용 ERD를 설계, 생성 및 관리할 수 있는 통합 도구입니다.

Draw.io (현재는 diagrams.net): 무료 온라인 다이어그램 도구로, 기본적인 ERD를 손쉽게 그릴 수 있습니다.

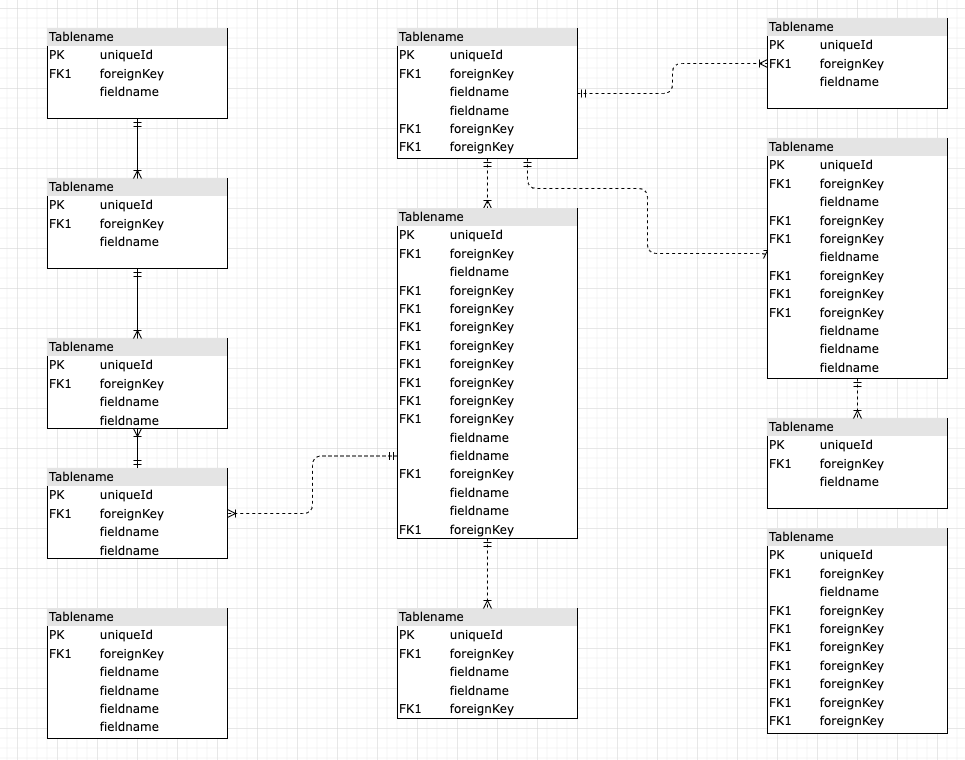

(1) Draw.io

https://app.diagrams.net/

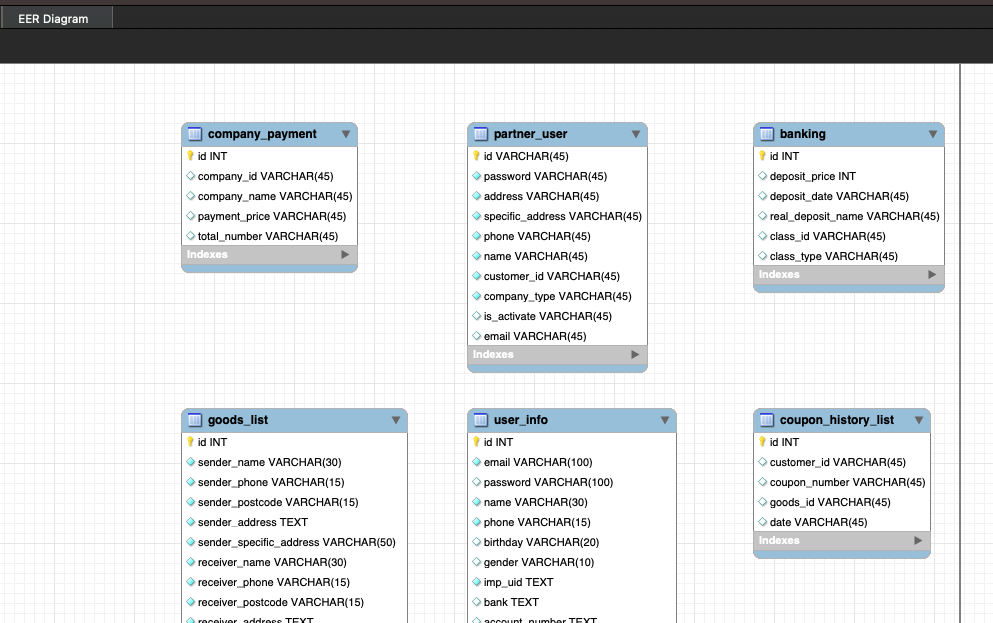

(2) MySQL workbench ERD

MySQL workbench ERD

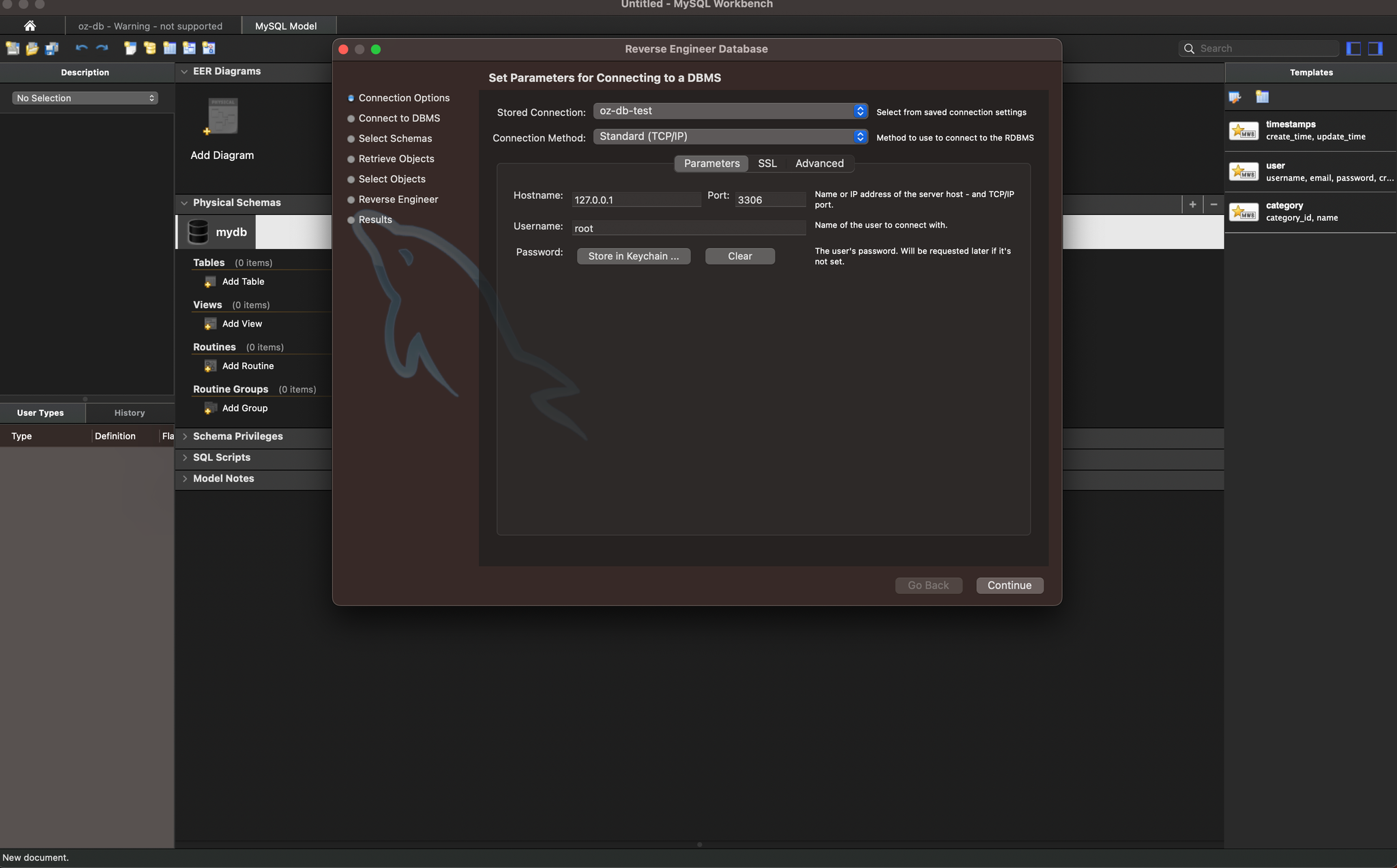

(1) 상단의 Database → Reverse Engineer

Continue를 클릭하면 되는데, 불러오고자 하는 데이터 베이스만 선택을 해주면 됩니다.

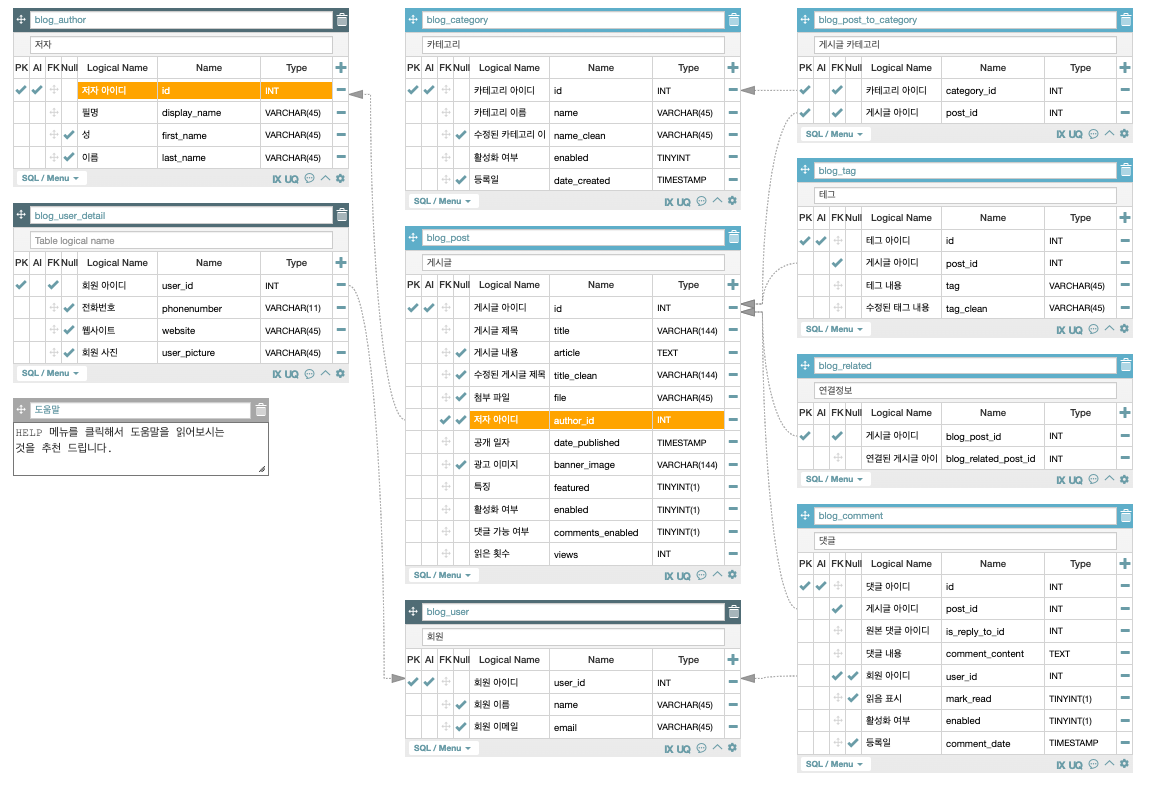

(3) Aquery

AQueryTool

ERD 연습

에어비앤비

테이블 정보

Users: 사용자 정보를 저장합니다.

Properties: 숙소 정보를 저장합니다.

Bookings: 예약 정보를 저장합니다.

Reviews: 사용자에 의한 숙소 리뷰를 저장합니다.

Messages: 사용자 간의 메시지를 저장합니다.

ERD 설계

Users와 Properties는 서로 관계가 있으며, 한 사용자가 여러 숙소를 등록할 수 있습니다.

Users와 Bookings는 서로 관계가 있으며, 한 사용자가 여러 예약을 할 수 있습니다.

Properties와 Bookings는 서로 관계가 있으며, 한 숙소에 여러 예약이 있을 수 있습니다.

Properties와 Reviews는 서로 관계가 있으며, 한 숙소에 여러 리뷰가 있을 수 있습니다.

Users와 Messages는 서로 관계가 있으며, 사용자 간에 여러 메시지가 오갈 수 있습니다.

테이블 생성 SQL 쿼리

CREATE TABLE Users (
    userID INT AUTO_INCREMENT PRIMARY KEY,
    userName VARCHAR(255) NOT NULL,
    email VARCHAR(255) NOT NULL UNIQUE,
    password VARCHAR(255) NOT NULL,
    createDate TIMESTAMP
);

CREATE TABLE Properties (
    propertyID INT AUTO_INCREMENT PRIMARY KEY,
    userID INT,
    title VARCHAR(255) NOT NULL,
    description TEXT,
    address VARCHAR(255),
    pricePerNight DECIMAL(10, 2),
    createDate TIMESTAMP,
    FOREIGN KEY (userID) REFERENCES Users(userID)
);

CREATE TABLE Bookings (
    bookingID INT AUTO_INCREMENT PRIMARY KEY,
    propertyID INT,
    userID INT,
    checkInDate DATE,
    checkOutDate DATE,
    totalPrice DECIMAL(10, 2),
    bookingDate TIMESTAMP,
    FOREIGN KEY (propertyID) REFERENCES Properties(propertyID),
    FOREIGN KEY (userID) REFERENCES Users(userID)
);

CREATE TABLE Reviews (
    reviewID INT AUTO_INCREMENT PRIMARY KEY,
    propertyID INT,
    userID INT,
    rating INT,
    comment TEXT,
    reviewDate TIMESTAMP,
    FOREIGN KEY (propertyID) REFERENCES Properties(propertyID),
    FOREIGN KEY (userID) REFERENCES Users(userID)
);

CREATE TABLE Messages (
    messageID INT AUTO_INCREMENT PRIMARY KEY,
    senderID INT,
    receiverID INT,
    messageText TEXT,
    sendDate TIMESTAMP,
    FOREIGN KEY (senderID) REFERENCES Users(userID),
    FOREIGN KEY (receiverID) REFERENCES Users(userID)
);

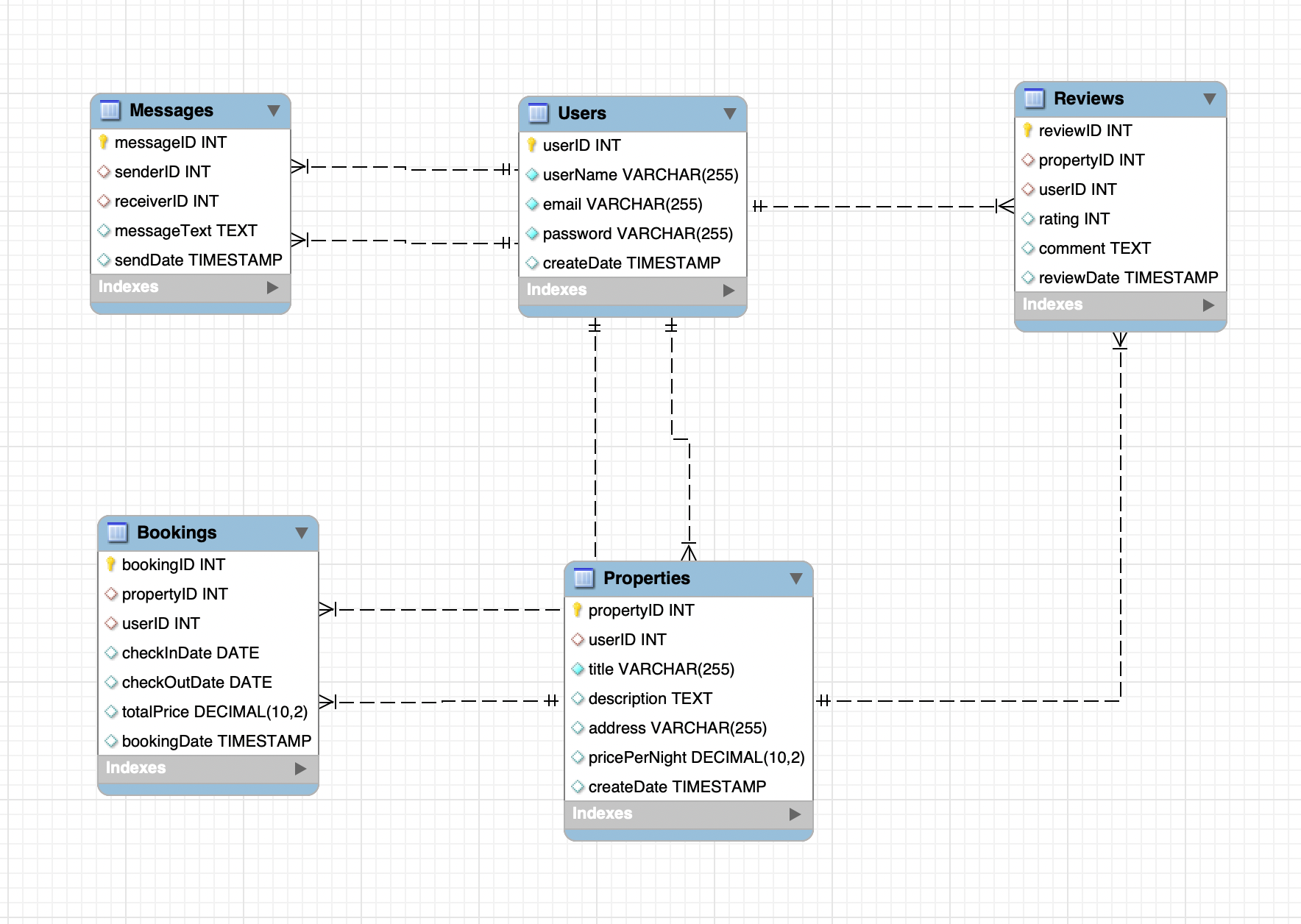

테이블 작업 이후, MySQL Workbench로 reverse engineering 작업
